引黃工程 | 野外明渠流量測量解決方案
引黃工程 | 野外明渠流量測量解決方案

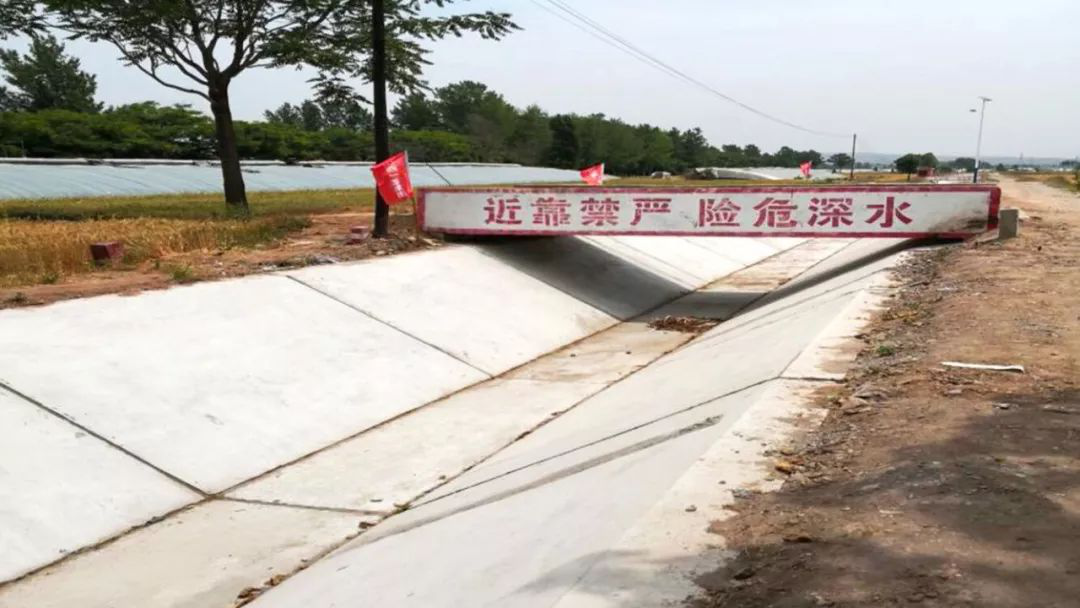

現場勘查
1. 渠道是否為矩形渠或梯形渠,若不滿足,則需要進行改造;
3. 渠道底部相對平整,無淤積。

經過現場勘察,為客戶推薦流速面積法測量明渠流量,液位測量采用超聲波液位計,流速測量采用電磁流速儀。

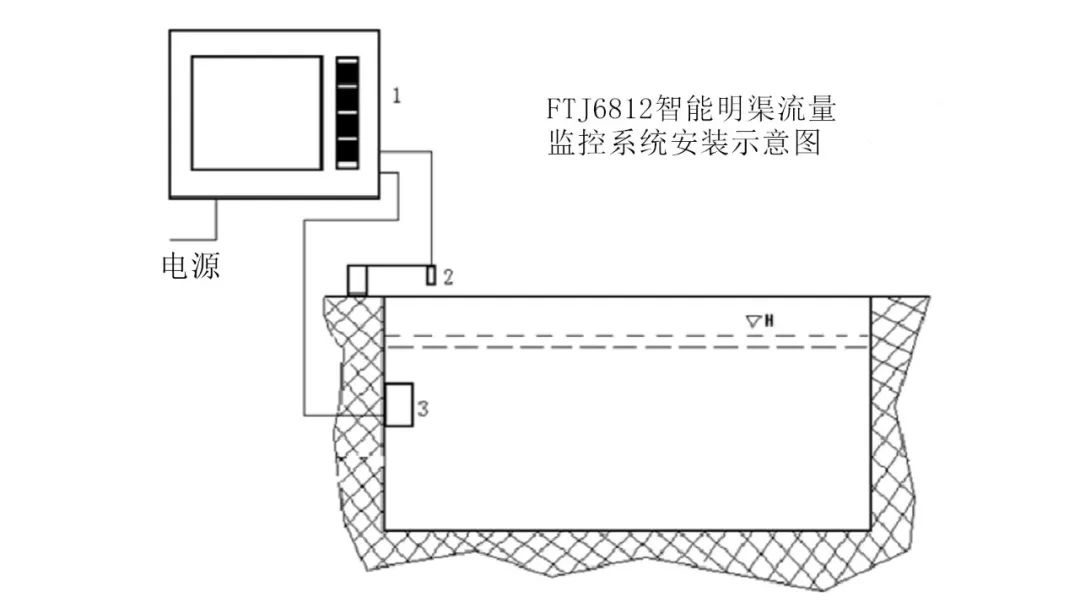

明渠流量計由流量顯示儀、電磁流速計、超聲液位計三部分構成。電磁流速計安裝于渠道中,將水流速度轉換為電信號通過電纜傳送給顯示儀。超聲液位計安裝在流速計附近的渠道上方,測量渠道橫斷面上方的水位深度值,通過 4~20mA 電流信號形式傳送給顯示儀。顯示儀將流速信號、水位信號以及各種渠道參數通過運算得到過水?dāng)嗝娴乃髁俊?/p>
依據明渠測流標準的多點法規定,能隨機修正流量變化引起的流速測量插入深度變化對流量影響。
無線傳輸

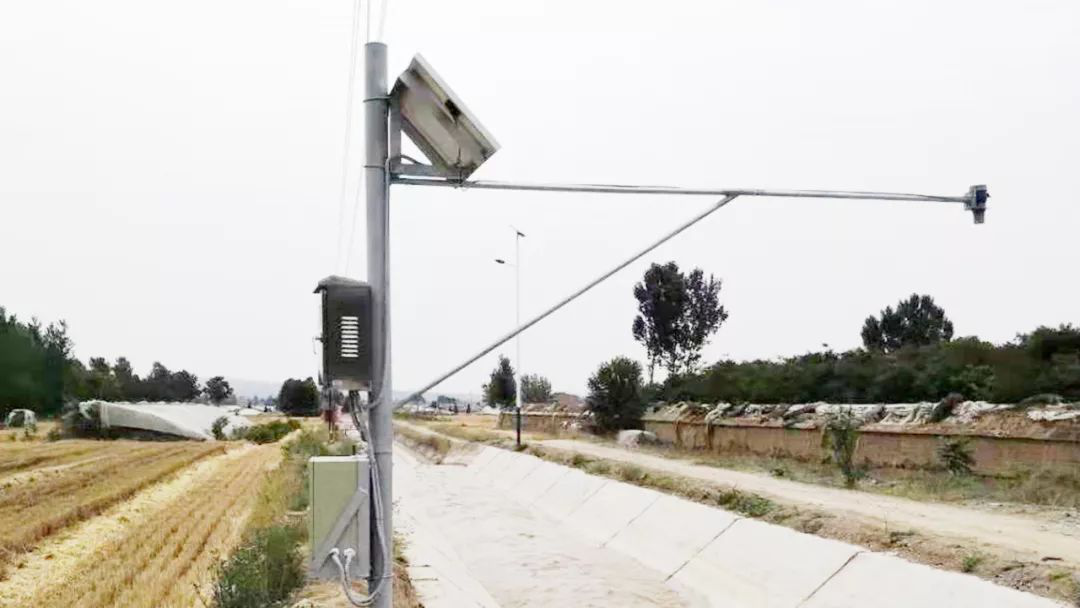

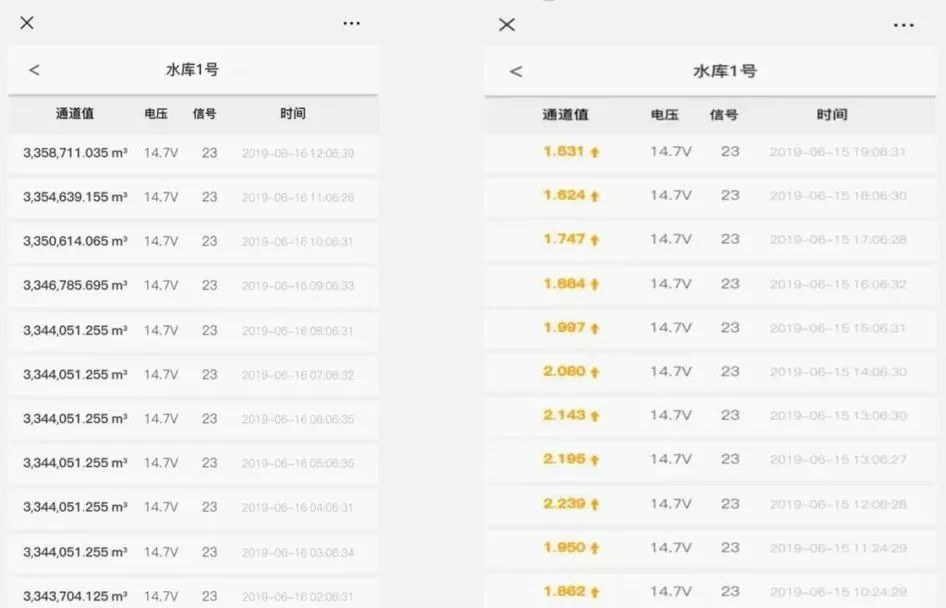

監測點兼具防雷、防水等特性,蓄電池與太陽能的配合供電,可以解決各種現場供電問題。操作人員可以通過電腦或手機查詢數據,實時監測液位和流量的變化情況,手機端監控如圖所示:

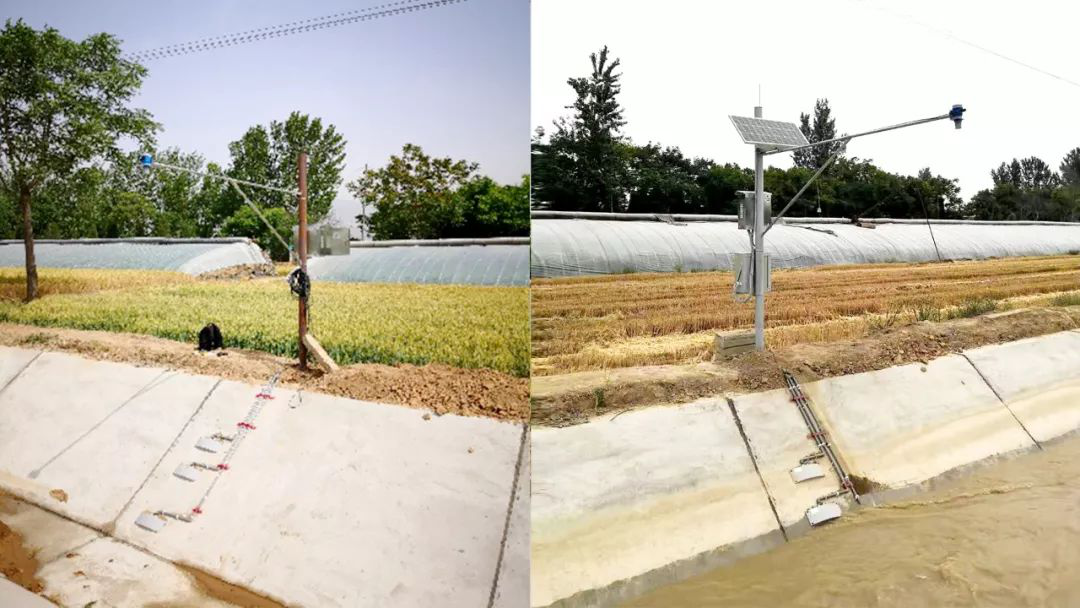

1. 流速傳感器安裝
2. 液位計安裝

(項目現場采用一點多線式多點法安裝)
