在工業自動化和精密測量中，傳感器的穩定性和精確性是至關重要的。而要確保這一點，不僅需要高質量的傳感器，還要確保傳感器與電路的完美匹配。任何細小的電路問題都可能導致測量偏差，影響整體系統的性能。

傳感器做為測量元器件把物理量轉換為電信號后，再通過放大電路將采集到的信號放大處理成模擬或數字量傳輸?shù)綔y(cè)量或控制端。根據控制端的采集要求，不同的輸出信號就需要選用相對應電路板進行處理。今天，麥克傳感將為您分享如何避免常見的電路匹配問題，確保您的變送器能夠在各種應用中表現卓越。

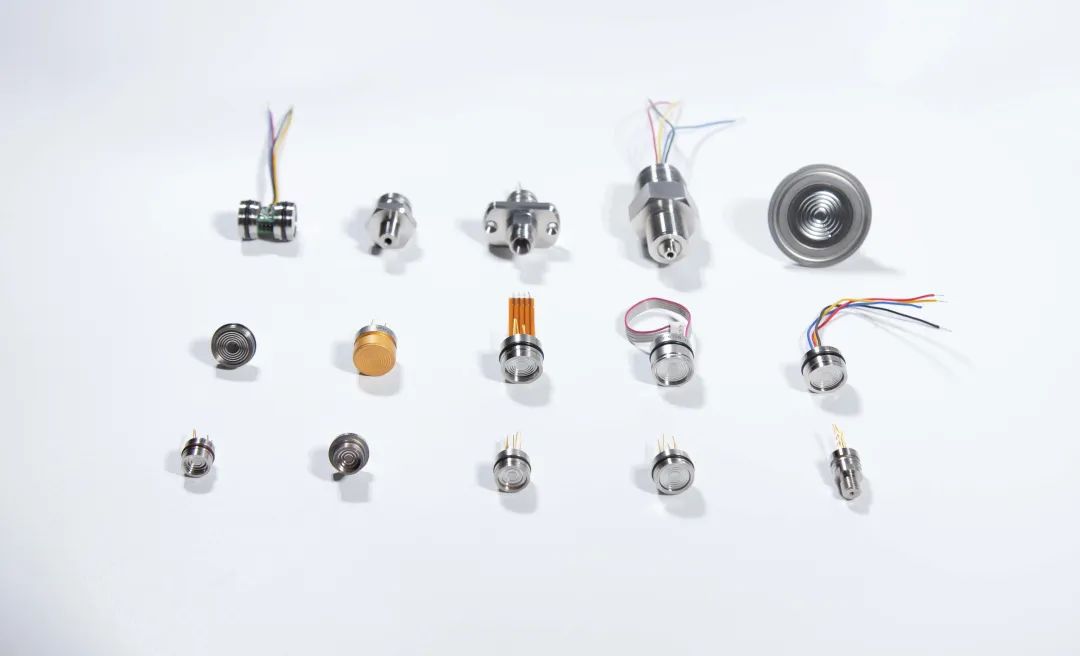

麥克壓力傳感器家族

1. 校準電路供電匹配問題：如何避免不匹配導致的精度下降？

當您選擇擴散硅壓力傳感器時，供電方式至關重要。市面上常見的供電方式有恒流和恒壓兩種。為了確保傳感器性能最大化，您需要確保傳感器與電路板供電方式匹配。錯誤的供電方式可能導致輸出不穩定，以及溫度誤差超出傳感器的標準范圍。這是因?yàn)椴煌╇姺绞降碾娮柩a(bǔ)償網絡不同，不正確的選擇可能使傳感器的溫漂補償功能失效。

解決方案：確保選用適合自己電路的供電方式，避免性能下降。麥克傳感的產品提供多種供電模式，以應對不同應用需求。

2. 供電電源的穩定性：如何確保測量結果精確？

擴散硅壓阻式壓力傳感器的輸出依賴于其惠斯登電橋結構。因此，傳感器的供電電源穩定性直接影響測量結果。恒流供電時，電流波動需保持在±0.0015mA以內；恒壓供電時，電壓波動應小于±0.005V。

解決方案：選擇穩定可靠的電源，確保傳感器輸出的穩定性和高精度。麥克傳感的傳感器不僅采用頂級電源管理，還可根據您的需求定制供電方案。

3. 恒流供電帶載問題：如何避免帶載失真？

對于恒流供電傳感器，選擇合適的恒流源大小至關重要。如果恒流源過高，可能會導致帶載情況下的運放失真，破壞恒流條件。為了避免這一問題，麥克傳感建議在5V供電系統中，恒流源大小應設計在800uA以下。

解決方案：確保選擇適合的恒流源，避免運放失真。麥克傳感的技術團隊可為您提供定制化電路設計，確保您的傳感器系統始終運行在最佳狀態。

4. 信號放大倍數：如何確保信號處理的準確性？

在對毫伏信號進行數字化處理時，放大倍數的選擇非常關鍵。放大倍數過小會導致處理后的信號不達標，而放大倍數過大則可能導致信號進入死區。

解決方案：麥克傳感提供優化的放大電路設計，確保信號在處理過程中既能達到滿量程，又不會過度放大。這樣，您可以獲得精確且一致的測量結果。

5. 濾波電容問題：如何平衡濾波和響應時間？

為了減少干擾和噪聲，麥克傳感常常在電路板上添加濾波電容。然而，過大的濾波電容可能導致傳感器響應時間延長，尤其在某些應用中可能需要幾分鐘才能穩定。

解決方案：麥克傳感建議濾波電容不超過10nF，以確保穩定性和快速響應的最佳平衡。麥克傳感的傳感器系統經過精密調校，能夠快速響應，確保您在復雜工況下也能獲得及時、準確的數據。

總結：確保傳感器與電路完美匹配，實現高效運行

通過正確選擇供電方式、確保電源穩定性以及優化電路設計，您可以確保傳感器系統的長期穩定性和高精度。麥克傳感的傳感器不僅能提供頂尖的性能，還能根據您的需求提供定制化的電路解決方案，確保與您的系統無縫對接。

如果您想了解更多關于傳感器電路匹配的解決方案或有任何技術咨詢，歡迎聯系麥克傳感，麥克傳感幫助您實現更高效的測量體驗！
